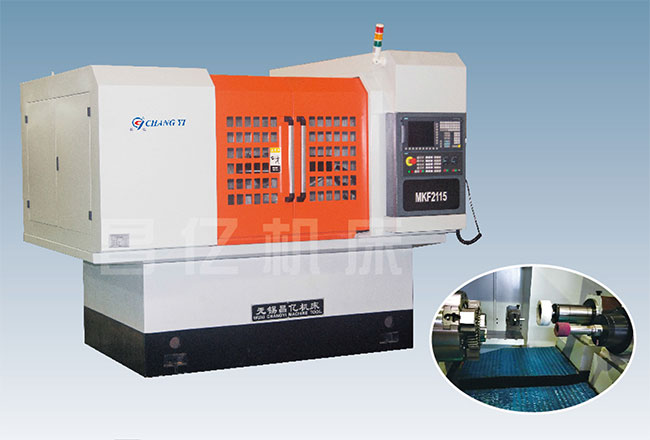

MKF2115型多功能數控磨床

內圓磨床首頁 - 產品中心 - 多功能數控磨床系列

本機床主要特點：
★本機床由三個軸向組成，三軸運動均采用伺服電機滾珠絲桿，其中X軸為進給系統，Z1、Z2軸均為往復系統為三軸聯動多功能數控磨床。
★本機床能磨削工件的外圓、工件的內圓、工件的內錐孔、臺階孔內端面、外端面。磨削循環均自動完成。（包括自動進給、自動修整砂輪、自動補償、自動粗磨、精磨、自動退刀）。

規格參數表

機床型號		MKF2115
進給機構行程		500
工作臺往復行程		400
工件旋徑		φ500
工件承載重量		50
工件轉速（r/min）		0-800無級變速
砂輪轉速（r/min）		10000-60000無級變速
工件電機功率		1.5
X軸伺服電機功率		2
Z1軸伺服電機功率		1.5
Z2軸伺服電機功率		1.5
Z1軸砂輪電主軸功率		5-12
Z2軸砂輪電主軸功率		5-12
X軸伺服電機分辨率		0.0001
Z1軸伺服電機分辨率		0.0001
Z2軸伺服電機分辨率		0.0001
冷卻泵流量（L/min）		100
額定功率		15-25
機床重量		4800
機床外形尺寸		2700×2300×2400
加工范圍	磨削孔徑范圍	5-150
	內孔磨削深度	150
	磨削外徑	250
	外圓磨削長度	150
加工精度	內孔圓度（μm）	2
	內孔圓柱度（μm）	3
	內孔表面粗糙度（μm）	Ra0.4
	外圓圓度（μm）	3
	外圓粗糙度（μm）	Ra0.4
	端面平整度（μm）	4
	端面對內孔的垂直度（μm）	6
	同心度（μm）	3
