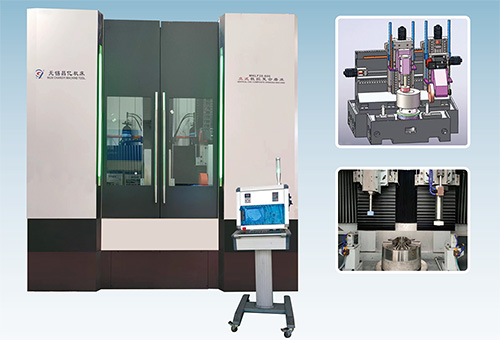

機床結構特點及性能：
●本機床為數控立式內、外圓磨床。主要用于磨削工件的內圓孔、內錐孔、臺階孔、內端面、外圓、外端面。磨削循環均自動完成（具有自動進刀、退刀、粗磨、精磨；自動修正砂輪、自動補償?shù)裙δ埽?br />
●機床布局采用機身底座上架雙立柱及橫梁。橫梁上安裝砂輪架Zl、Z2軸的結構方式。
●機床采用耐磨鑄鐵鑄造成型，靜壓工件旋轉軸上安裝電永磁吸盤或卡盤，同時可以根據用戶工件的特殊性定制專用夾具。
●機床為前置移動式操作箱、獨立電器柜。防護罩殼有半封閉或全封閉二個不同款式供用戶選擇。
規格參數表
| 磨床型號 |
MKL28-500 |
MKL28-1000 |
MKL28-1500 |
MKL28-2000 |
MKL28-2500 |
MKL28-3000 |
| 磨削孔徑 |
500 |
1000 |
1500 |
2000 |
2500 |
3000 |
| 磨削外經(mm) |
600 |
1200 |
1800 |
2300 |
2800 |
3300 |
| 磨削深度 |
500 |
600 |
700 |
800 |
850 |
900 |
| 工件回轉直徑 |
800 |
1500 |
2000 |
2500 |
3000 |
3500 |
| 工件重量(KG) |
800 |
2000 |
5000 |
8000 |
10000 |
15000 |
| X1、X2軸行程 |
800 |
1000 |
1200 |
1500 |
1800 |
2000 |
| Z1、Z2軸行程 |
600 |
700 |
800 |
900 |
1000 |
1000 |
| X1、X2軸運動速度(m/min) |
10 |
10 |
10 |
10 |
10 |
10 |
| Z1、Z2軸運動速度(m/min) |
6 |
6 |
10 |
10 |
10 |
10 |
| 砂輪1轉速(r/min)無極調速 |
6000 |
5000 |
4000 |
3000 |
3000 |
3000 |
| 砂輪2轉速(r/min)無極調速 |
3000 |
2800 |
2500 |
2500 |
2500 |
2500 |
| 砂輪1電機功率(KW) |
7-25 |
12-28 |
15-35 |
15-38 |
15-45 |
15-55 |
| 砂輪2電機功率(KW) |
4.5-7.5 |
7.5-15 |
11-18 |
15-20 |
15-22 |
15-25 |
| 工件轉速(r/min) |
10-80 |
10-60 |
10-50 |
10-50 |
10-40 |
10-30 |
| 機床外形尺寸 |
320×260×350 |
3800×3500×3800 |
430×320×400 |
480×330×420 |
550×350×450 |
600×400×480 |
| 機床大約重量(KG) |
15000 |
18000 |
48000 |
65000 |
83000 |
98000 |
|
